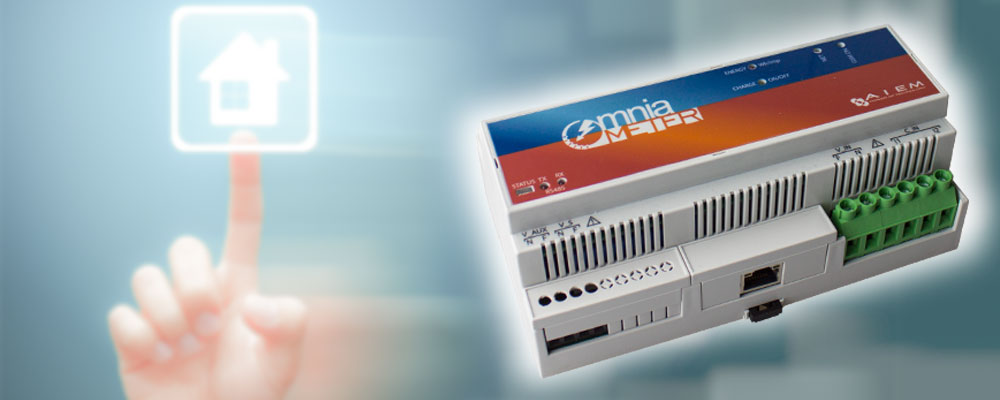

OMNIA METER è un dispositivo in grado di rilevare istantaneamente i principali parametri dei flussi energetici domestici, con l’obiettivo di facilitarne la gestione intelligente. Permette di leggere, memorizzare, analizzare e intervenire in tempo reale e in remoto sui consumi di energia elettrica dell’impianto di casa, sui consumi di gas naturale (metano), sui consumi di acqua potabile, sulla produzione dell’impianto fotovoltaico (o altri impianti da fonti rinnovabili). Le principali funzionalità dell’OMNIA METER sono: la visualizzazione dei dati rilevati; il download dei dati su personal computer (grazie al software in dotazione); le differenti modalità di accesso al dispositivo wireless/wired (per l’accesso locale e/o da remoto); la possibilità di azionare/spegnere elettrodomestici in modalità on-line e/o da remoto; il funzionamento garantito dal sistema di backup integrato (Battery Pack) anche in caso di black-out elettrico, con invio automatico di SMS di avviso.

Energia elettrica

  • misurazioni dei parametri standard della rete: tensione, intensità e verso della corrente, frequenza
  • rilevazioni dei parametri per la valutazione della qualità della fornitura elettrica (Power Quality)
  • azionamento manuale o automatico di carichi elettrici
  • segnalazione di mancanza della tensione di rete tramite SMS

Gas naturale

  • lettura dei consumi effettivi di gas naturale tramite OCR (Optical Character Recognition), lettore ottico optional, da installare sul contatore gas

Acqua potabile

  • lettura dei consumi di acqua potabile tramite OCR (Optical Character Recognition), lettore ottico optional da installare sul contatore dell’acqua potabile

Impianto fotovoltaico (o altri impianti da fonti rinnovabili)

  • misurazioni dei valori di immissione e di prelievo di energia elettrica dalla Rete
  • segnalazione del surplus di produzione, tramite SMS, per azionamento di carichi elettrici

OMNIA METER è progettato per soddisfare le esigenze di diverse tipologie di destinatari: dai clienti finali utilizzatori, ai trader energetici, alle aziende municipalizzate, ai distributori di vettori energetici, ma anche quelle di installatori e manutentori di impianti di produzione di energia elettrica, sia da fonti rinnovabili che tradizionali. Le particolari prestazioni tecniche del dispositivo lo rendono inoltre uno strumento di lavoro indispensabile per gli Energy Manager, per gli Esperti in Gestione dell’Energia (EGE) e per le Energy Service Companies (ESCO).

Applicazioni

  • Lettura istantanea di parametri elettrici: Tensione, Corrente, Frequenza, Potenza Attiva, Potenza Reattiva, Potenza Apparente, Fattore di Potenza, Energia Prelevata, Energia Immessa
  • Lettura in tempo reale di consumi di gas e acqua
  • Analisi dei dati storici attraverso grafici e statistiche sui consumi e sulla produzione (storico energia, picchi di tensione, ecc..) e visualizzazione da locale e da remoto
  • Gestione intelligente delle utenze in funzione dei consumi e della produzione
  • Monitoraggio della produttività dell’impianto fotovoltaico (gestione dei flussi energetici, immissione e prelievo) e segnalazione guasti

Punti di Forza

I principali punti di forza dell’OMNIA METER sono l'estrema semplicità d'uso, la facilità e velocità d'installazione e l'ottima qualità costruttiva, ad un prezzo molto competitivo. A questi si aggiungono:

  • la disponibilità di più prestazioni in un unico dispositivo integrato, in grado di misurare i parametri dei diversi vettori energetici, di eseguire analisi di Power Quality, di azionare carichi elettrici, comunicando attraverso sistemi wireless (XBee, GSM) via-cavo (RS485, Ethernet), e con accesso locale o remoto
  • la presenza di un’interfaccia intelligente pronta per l’utilizzo all'interno di Sistemi di Monitoraggio e Controllo per Smart Cities e Smart Buildings
  • la possibilità di documentare i consumi storici, attraverso il salvataggio (manuale o automatico) dei dati sui consumi energetici giornalieri, mensili e annuali
  • la possibilità di rilevare eventuali sbalzi di tensione (Power Quality) causa di malfunzionamenti o guasti nei dispositivi domestici
  • la possibilità di attivare o disattivare apparati domestici, con l’obiettivo di gestire i consumi ed i carichi energetici in modo intelligente, oltre al controllo costante della spesa energetica, grazie al monitoraggio in tempo reale degli effettivi consumi
  • la segnalazione di fermi impianto o mancanza di tensione di rete, tramite SMS, grazie al sistema di backup integrato con alimentazione autonoma

Hardware

  • Trasformatore Amperometrico (TA) integrato
  • Relè per la gestione delle utenze integrato (massima tensione applicabile 250Vac, massima corrente commutabile 16A)
  • Uscita per il controllo di un secondo relè esterno (massima tensione applicabile 350Vac/Vdc, massima corrente commutabile 100mA
  • Autonomia di funzionamento del sistema di backup integrato, di oltre un’ora in caso di blackout

Software

  • Wizard di configurazione e installazione semplice e intuitivo
  • Comunicazione mediante protocollo standard MODBUS RTU (wired/wireless) e MODBUS TCP
  • Salvataggio dati storici giornalieri, mensili ed annuali di energia su memoria interna
  • Gestione e monitoraggio da PC remoto attraverso software in dotazione

Interfaccia di Comunicazione

  • Comunicazione seriale via cavo, tramite la porta di comunicazione RS485 e il convertitore USB-RS485 (opzionale), per visualizzare i dati su software in dotazione
  • Comunicazione XBee/Ethernet tramite adattatore USB-XBEE (opzionale) con collegamento diretto al PC o per mezzo di un router
  • Comunicazione via GSM per lettura dei principali parametri e gestione allarmi e funzionalità attraverso SMS

Caratteristiche Principali

  • Montaggio su guida DIN
  • Monitoraggio Bidirezionale
  • TA e TV interni (isolamento galvanico)
  • 1 x relè integrato max 16A (NO-C-NC)
  • 1 x SSR max 100mA (NO-C)
  • Modem GSM integrato
  • Ethernet 10Base-T
  • 2 x ingressi digitali (0-5Vdc)
  • XBee Pro 802.15.4
  • 1 x RS485 (protocollo standard MODBUS)
  • Sistema di backup integrato (Battery Pack)
  • Indicatori LED: conteggio energia, stato sistema, stato GSM, Ethernet, RS485
Scarica qui il depliant con la lista completa delle caratteristiche tecniche
INFORMAZIONI AZIONAMENTO VISUALIZZAZIONE UTILIZZATORI
Versione Tipo di Accesso Fisico Energia Elettrica En[kWh] P[kW] I[A] Verso ed Intensità Power Quality V[V] f[Hz] Rilevazione Consumi Acqua/Gas (Lettore OCR) Notifica Black-Out Carichi Elettrici PC Dispositivi Mobili (Tablet, Smartphone) Cliente Finale Trader, Aziende Municipalizzate, Distributori di Vettori Energetici, Installatori e Manutentori
RS485 Locale
RS485/XBEE Locale
RS485/ETHERNET Locale/Remoto
RS485/GSM Locale/Remoto
RS485/XBEE/GSM Locale/Remoto
RS485/ETHERNET/GSM Locale/Remoto
